3-опорний чи 4-опорний електронавантажувач: яка схема для яких задач.

Типовий дзвінок: «Склад закритий, між стелажами 3,2 м, палети до 1,5 т, фури ставимо під кутом до воріт. Але раз на день треба вивезти палету по пандусу до контейнера у дворі». Перша половина задачі просить триопорну машину, друга — чотириопорну. Якщо вибирати тільки за ціною або за фото з оголошення, є два однаково дорогі сценарії: машина, яка чіпляє стелаж на кожному розвороті, або машина, яка на зламі пандуса з піднятими вилами поводиться так, що оператор більше туди не їде.

Ми — ТОВ «Імпекс Форкліфт» (impex.org.ua), Київ, Берестейський проспект. Прямий імпортер складської техніки й офіційний дилер нової техніки Toyota. Через нашу прийомку проходять обидві схеми: компактні триопорні Toyota 8FBEKT і STILL RX 20 з європейських складів і чотириопорні Linde та Jungheinrich на 2–3,5 т. На СТО ми бачимо, з чим кожна з них приїжджає після трьох-п'яти років роботи, і ця стаття саме звідти.

---

Геометрія: чому триопорна машина розвертається на місці

У триопорного електронавантажувача ззаду стоїть одне поворотне колесо або здвоєне на спільній маточині, і стоїть воно по центру. Колесо повертається майже на 90° в обидва боки, а два передні ведучі мотори можуть крутити колеса в різні боки, тому машина обертається практично навколо середини переднього моста. У чотириопорного ззаду повноцінна вісь із двома колесами, і кут їх повороту обмежений, як в автомобіля. Ззовні виходить помітно ширша дуга.

Орієнтири для класу 1,5–2 т. Зовнішній радіус повороту триопорних машин — приблизно 1450–1700 мм, чотириопорних того ж тоннажу — 1750–1950 мм. Різниця у 250–400 мм не виглядає драматично, поки не перевести її в коридор. Ширина робочого коридору для розвороту з європалетою 800×1200 (Ast) у триопорних — орієнтовно 3,0–3,4 м, у чотириопорних — 3,4–3,8 м. Для складу з проходами 3,2 м це різниця між «працює» і «стелаж у подряпинах». STILL RX 20-14, про який ми писали окремо, за паспортом вкладається в коридор близько 3,1–3,2 м; компактний Toyota 8FBEKT18 на 1,8 т розвертається там, куди чотириопорний того ж тоннажу вже не заходить.

Чотириопорні машини з короткою базою (Linde E16P і STILL RX 20-16P на шасі триопорних, Jungheinrich EFG 316k) частково підбираються до цих цифр за рахунок короткої бази, але не наздоганяють: задня вісь не вміє ставати поперек.

Стійкість: трикутник є в обох, запас різний

Опора будь-якого фронтального навантажувача — трикутник з двох передніх коліс і точки задньої підвіски; ми детально розбирали це у статті про безпеку роботи з навантажувачем. У триопорного ця точка і є заднім колесом. У чотириопорного задня вісь балансирна: вона хитається на центральному шарнірі, тож у звичайному русі лінія перекидання так само проходить через шарнір. Але хід осі обмежений упорами. Коли крен стає великим, вісь впирається в упор, зовнішнє заднє колесо бере на себе вагу, і опора з трикутника перетворюється на трапецію. Цей запас вмикається вже тоді, коли машина почала лягати, і саме він рятує чотириопорні машини у повороті з піднятим вантажем. У триопорної другої лінії нема.

Додайте довшу базу й важчу противагу чотириопорної: центр ваги системи «машина плюс вантаж» сидить глибше всередині опори. На практиці це означає, що з вантажем на 4–5 м триопорну машину треба повертати повільніше, а на порожній машині з піднятою щоглою центр ваги йде назад, до вузької вершини трикутника, де боковий запас найменший. Система SAS у Toyota й обмеження швидкості в повороті у Linde, STILL і Jungheinrich знімають частину ризику автоматично, але на старших машинах без таких систем усе тримається на операторі.

Коли триопорна схема — правильний вибір

Закритий склад із рівною підлогою класу A чи B, проходи 3,0–3,4 м, вантажі 1,0–2,0 т, короткі цикли й розвороти щохвилини. Розвантаження фур, які стоять під кутом до воріт, або робота всередині кузова: тут триопорна машина заїжджає туди, куди чотириопорна заходить із трьох спроб. Вона легша, коротша й у тому ж класі помітно дешевша, а батарея до неї менша й теж дешевша.

Є й обмеження. Одне заднє колесо несе все навантаження задньої частини й провалюється у шви, пороги й вибоїни, тому на битій підлозі задній вузол приїжджає до нас першим. На рампі у переломі це колесо розвантажується, і машина на мить втрачає керованість. Вулиця з бруківкою чи ямами — не її стихія. Навісне, яке зміщує центр ваги вперед або вбік (позиціонер, ротатор, довгі вила), з'їдає і без того менший запас стійкості. Рішення просте: якщо така робота — це більше ніж епізод, тобто понад чверть зміни, не мучте триопорну машину.

Коли потрібна чотириопорна

Від 1,6–2,0 т і вище, а 2,5–3,5 т практично існують тільки в чотириопорному вигляді, здебільшого на 80 В. Рампи й ухили, двір, нерівна підлога, робота з важким навісним: каретка бокового зміщення на 1,5-тонній машині ще терпима, а позиціонер вил чи ротатор уже просять запасу стійкості й противаги. У чотириопорних у тому ж класі, як правило, більше місця під батарею. Там, де компактна триопорна 1,8 т возить 48 В на 500–625 А·год, чотириопорна того ж класу бере 625–750 А·год, і це різниця між однією зміною й півтори без заміни батареї.

Недолік — ціна. Нова чотириопорна машина в тому ж тоннажі дорожча, на вживаному ринку різниця зберігається, плюс ширший коридор, який на новому складі означає менше палетомісць. Тому чотириопорну беруть під конкретну рампу, двір або навісне.

Як це читати в назвах моделей

Виробники маркують схему в індексі, тільки по-різному. У Toyota триопорні електронавантажувачі 8FB — це 8FBET і компактні 8FBEKT (8FBET15…8FBET20, 8FBEKT16, 8FBEKT18), чотириопорні — 8FBMT (від 8FBMT15 до 8FBMT35, старші на 80 В). У Linde лінійка E12–E20 триопорна, C в індексі означає компактну базу, а P — чотириопорну версію тієї ж вантажопідйомності: E16C проти E16P — це ті самі 1,6 т на різних шасі, про характеристики Linde E16 є окремий матеріал. Від 2,0 т і вище (E20–E35 старшої серії) Linde робить лише чотириопорні.

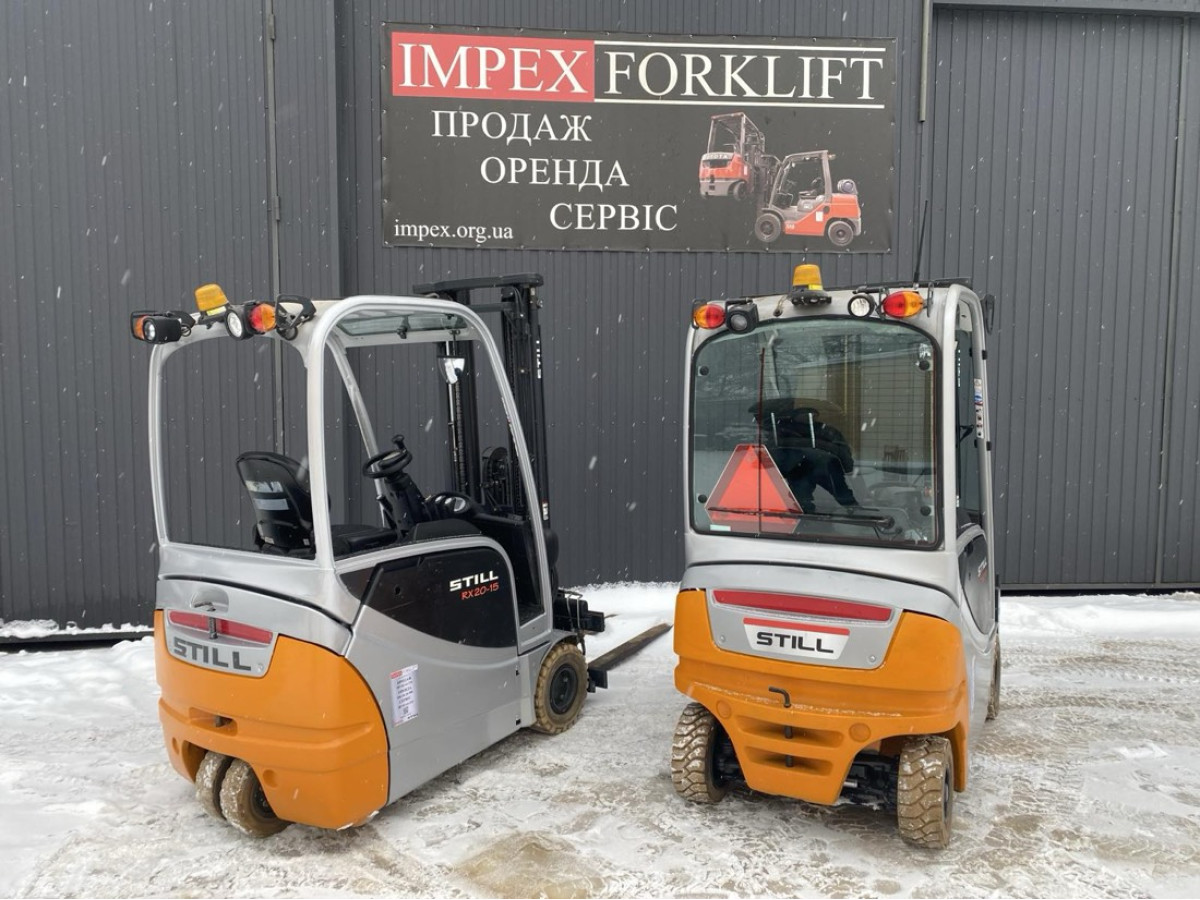

У STILL серія RX 20 без літери — триопорна (RX 20-14…RX 20-20), а індекси з P (RX 20-16P, RX 20-18P, RX 20-20P) — чотириопорні; RX 60 від 2,5 т — тільки чотириопорні. У Jungheinrich перша цифра індексу — серія: EFG 213–220 триопорні, EFG 316–320 чотириопорні того самого класу, EFG 425–550 — важкі чотириопорні; літера k означає коротку базу.

Порівняння й коротке дерево рішень

Критерій	Триопорний	Чотириопорний
Зовнішній радіус повороту, 1,5–2 т	≈1450–1700 мм	≈1750–1950 мм
Ширина коридору Ast, палета 800×1200	3,0–3,4 м	3,4–3,8 м
Запас стійкості в повороті	Менший, одна лінія перекидання	Більший, упори балансирної осі
Діапазон вантажопідйомності	1,0–2,0 т	1,5–3,5 т і вище
Рампи, двір, нерівна підлога	Обмежено	Штатний режим
Важке навісне (позиціонер, ротатор)	Швидко з'їдає залишкову вантажопідйомність	Є запас
Батарея, тривалість зміни	Менша, одна зміна	Більша, до півтори зміни
Ціна в тому ж класі	Нижча	Вища

Якщо коротко:

• Проходи до 3,4 м, рівна підлога, вантажі до 2 т → беріть триопорний.
• Є рампа, двір або підлога зі швами й ямами → беріть чотириопорний.
• Вантажі від 2 т або в планах позиціонер чи ротатор → чотириопорний.
• Робота в кузові фури, фури під кутом, розвороти щохвилини → триопорний.
• Дві зміни на одній батареї → дивіться на ємність, частіше це чотириопорний.
• Прохід менший за 3 м → жодна з них, це вже територія річтрака; порівняння є у статті річтрак чи вилковий навантажувач.

Що однакове для обох і на що дивитись у б/в

Підлога, шини й зарядна зона від схеми не залежать. Супереластичні немаркі шини — стандарт для складів A–B; поліуретанові дають меншу вагу й опір коченню, але живуть тільки на рівній сухій підлозі й не терплять порогів. Кислотна АКБ в обох випадках потребує провітрюваної зарядної зони, близько 8 годин на заряд і ще кількох годин на охолодження, Li-Ion дозволяє дозаряджатись у перерві. Якщо після розділів вище Ви досі не впевнені, який варіант під Ваш склад, підібрати техніку за 1 хвилину допоможе наш квіз: чотири питання про прохід, вантаж і підлогу, і Ви отримаєте конкретні машини зі складу.

На прийомці вживаних електронавантажувачів ми починаємо із заднього вузла. У триопорної піднімаємо задню частину й хитаємо колесо: люфт у підшипнику поворотного круга чути руками, заодно перевіряємо датчик кута повороту. У чотириопорної дивимось втулки балансирної осі, шворні й сальники рульового циліндра. Далі ведучі мотори — гул підшипників на вибігу, стан гальм, підтікання з редукторів, у AC-моторах ще й енкодери. Останнє — електроніка й батарея: журнал помилок у сервісному меню, чи збігаються мотогодини на дисплеї зі зносом педалей і сидіння, тест на залишкову ємність (80% і вище для нас норма). Триопорна машина зазвичай приїжджає зі зношеною задньою шиною, бо одне колесо робить усю роботу кермування; це дешева витратна річ, але вона підказує, як машиною їздили.

Чому Impex Forklift

Ми прямий імпортер: вживані машини приходять із Європи без посередників і проходять дефектування до шоуруму. Поворотний вузол, мотори, щогла, гідравліка й батарея перевіряються на прийомці, а не після дзвінка клієнта. Гарантія на вживані машини — від 3 до 12 місяців.

Власне СТО в Києві та виїзд майстра на об'єкт, запчастини на Toyota, STILL, Linde, Jungheinrich і BT на складі. Працюємо з орендою, орендою з викупом, лізингом 5-7-9 і trade-in: якщо Ваша триопорна машина переросла склад, зарахуємо її в ціну чотириопорної.

Часті запитання

Чи можна на триопорному електронавантажувачі виїжджати на вулицю?
На рівний сухий асфальт — так, і багато складів так працюють. Проблеми починаються на бруківці, ямах і на зламі рампи, де одне заднє колесо втрачає навантаження. Якщо вулиця й рампа — щоденна частина роботи, а не епізод, беріть чотириопорну.

Чи менша вантажопідйомність у триопорного з тим самим індексом?
Номінальна та сама: 1,8 т на центрі ваги 500 мм у обох. Різниця у залишковій вантажопідйомності на висоті й з навісним: у триопорної, особливо компактної, вона падає швидше, і на 5–6 м від 1,8 т може лишитись помітно менше. Дивіться таблицю залишкової вантажопідйомності конкретної машини, а не цифру на шильдику.

Здвоєне заднє колесо робить машину чотириопорною?
Ні. Дві шини на одній маточині повертаються як одне колесо, точка опори та сама, геометрія й радіус повороту не змінюються. Плюси здвоєного колеса — менший тиск на підлогу та довший ресурс шин, тож для триопорної машини на інтенсивному складі це корисна опція.

Яка з двох схем дорожча в обслуговуванні?
Приблизно однакові: мотори, щогла, гідравліка й батарея в них спільні, базовий інтервал ТО — 500 мотогодин у обох. Відмінності ззаду: у триопорної — підшипник поворотного круга й рульовий вузол, у чотириопорної — втулки осі та два поворотні кулаки. Задню шину триопорна з'їдає швидше.

Висновок

Правильної схеми «взагалі» не існує, є правильна під Ваш склад. Рівна підлога, проходи 3,0–3,4 м, вантажі до 2 т — триопорна машина сильніша й дешевша. Рампа, двір, навісне зі зміщеним центром ваги або вантажі від 2 т — чотириопорна, і різницю в ціні вона відпрацює запасом стійкості.

Якщо задача змішана, рахуйте частку: за 80% складу й 20% двору ми частіше радимо триопорну з правильною шиною, за рівного розподілу — чотириопорну. І перед покупкою вживаної машини перевірте задній вузол, це найдешевша перевірка з найдорожчих наслідків.
