Навісне обладнання для навантажувача: що воно забирає.

Навісне купують, щоб машина вміла більше. А потім виявляється, що вона стала вміти менше: палета, яку навантажувач спокійно ставив на четвертий ярус, туди вже не йде. Нічого не зламалося — разом із захватом Ви купили мінус до вантажопідйомності, і про це ніхто не сказав уголос.

Ми — ТОВ «Імпекс Форкліфт» (impex.org.ua), Київ, Берестейський проспект. Прямий імпортер складської техніки й офіційний дилер нової техніки Toyota. Підбираємо навісне обладнання під конкретну машину й конкретний вантаж і перед продажем рахуємо, що залишиться від паспортної вантажопідйомності. Нижче — та сама логіка розрахунку, тільки словами.

---

Правило, з якого починається підбір

Будь-яке навісне робить із машиною дві речі одночасно. Додає власну вагу на каретку — і ця вага враховується так само, як вага вантажу. І відсуває вантаж далі від передньої осі, бо між кареткою й палетою стоїть ще один пристрій. Обидва фактори тягнуть в один бік: залишкова вантажопідйомність падає.

Наскільки — залежить від типу. Каретка бокового зсуву забирає небагато. Позиціонер вил, ротатор, захват для рулонів — інший порядок: провал на 20–40% від паспортної цифри тут звичайна справа. Машина на 2,5 т із важким захватом реально працює як полуторатонна, а на висоті різниця ще більша.

Далі головне. Після встановлення стара табличка недійсна: потрібна нова діаграма під звʼязку «навантажувач + це навісне» і перемаркування. Оператор орієнтується саме на табличку, і якщо там старі цифри, він рано чи пізно візьме вантаж, який машина вже не тримає.

Типи навісного і під що кожен

Почніть з опису операції: що саме Ви піднімаєте, як часто, куди й на яку висоту. Каталог — уже другий крок.

• Подовжувачі вил — довгі легкі вантажі: панелі, труби, профіль. Коштують недорого, а мінус до вантажопідйомності дають найбільший: центр ваги вантажу їде далеко вперед.
• Каретка бокового зсуву (sideshift) зсуває вила на кілька сантиметрів вліво-вправо: оператор не переставляє машину, щоб доцілити.
• Позиціонер вил змінює відстань між вилами прямо з кабіни — коли в потоці різні за розміром палети або нестандартна тара.
• Ротатор перевертає вантаж: бочки, ящики, розвантаження сипучого в тарі.
• Ковш — сипучі матеріали, стружка, прибирання території, найчастіше на дизельних машинах.
• Захвати для рулонів і бочок тримають круглий вантаж без палети: папір, плівка, кабельні барабани.
• Захвати для тюків і пакетів — утеплювач, текстиль, картон у пресованих кіпах.
• Кранова стріла з гаком робить із навантажувача щось схоже на автокран. Обмеження найжорсткіші: гак виносить вантаж далеко вперед, вантажопідйомність падає в кілька разів.
• Снігова лопата і щітка — сезонне, для дворів і майданчиків.
• Платформа для персоналу — окрема історія: огородження, кріплення до каретки, інструктаж, окремий допуск. Піднімати людину на палеті чи просто на вилах не можна ніколи.

Гідравліка: скільки контурів має бути на машині

Вила підіймаються й нахиляються двома базовими контурами. Усе інше вимагає додаткових. Каретка бокового зсуву — третій контур. Позиціонер зі зсувом або поворот у парі із захватом — четвертий. Якщо контурів немає, навісне прикрутити можна, але керувати ним нічим.

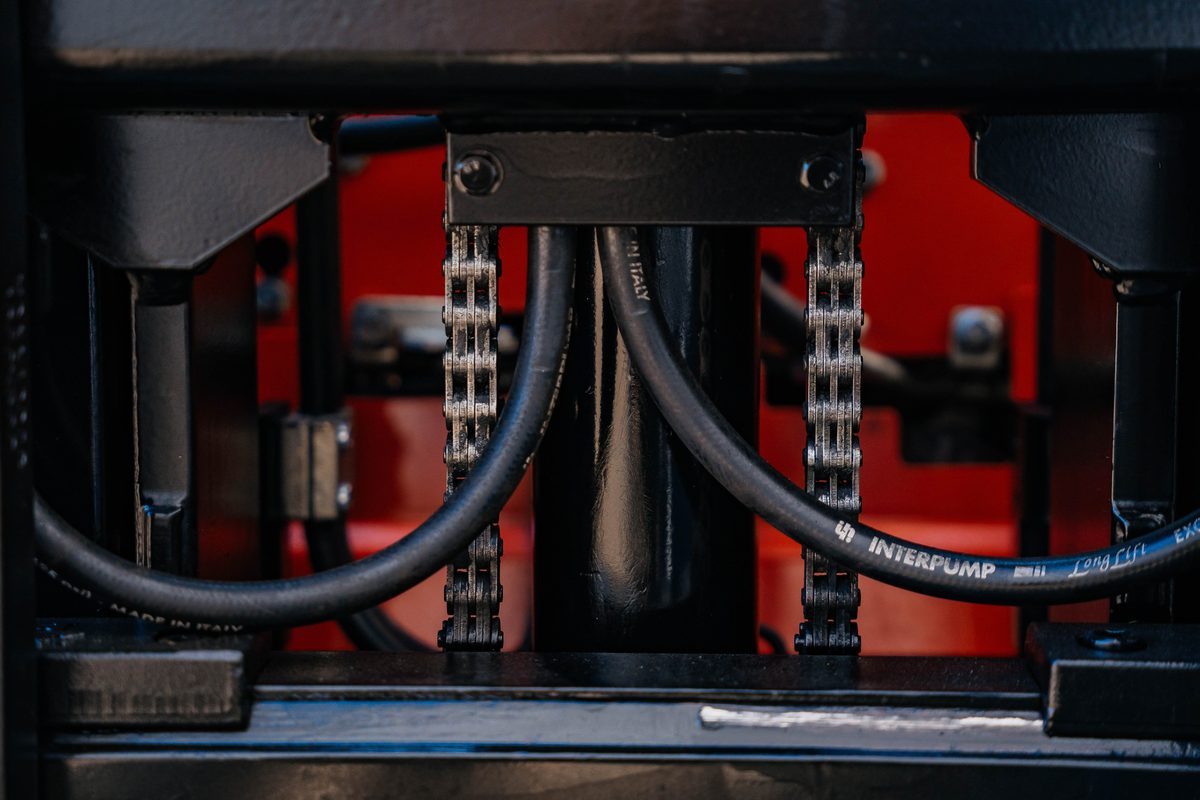

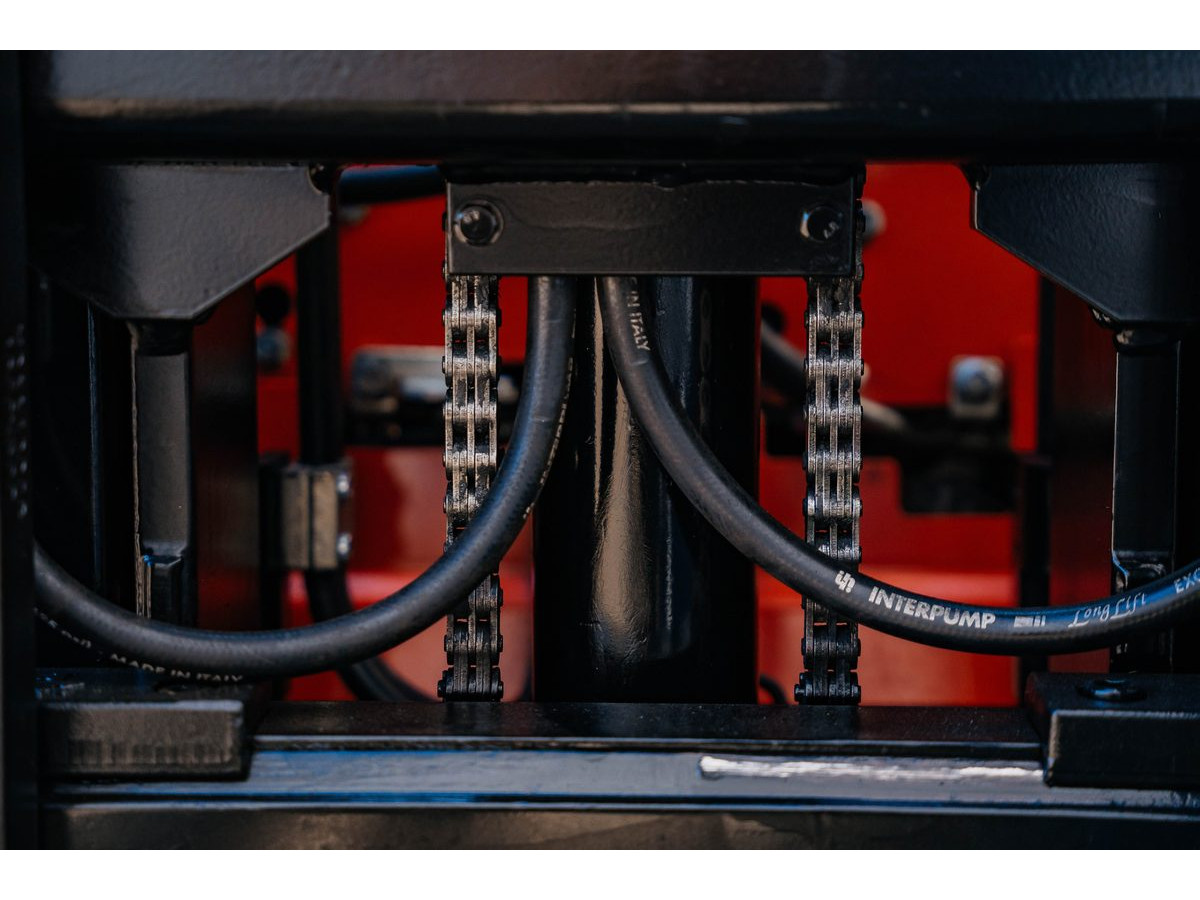

Перевіряється просто: скільки шлангів іде по щоглі до каретки і скільки рукояток у кабіні, крім підйому й нахилу. Якщо рукояток дві, а продавець каже «третій контур є», питайте, чим оператор ним керуватиме.

Додати контур постфактум можна майже на будь-яку машину: секція розподільника або клапан, шланги по щоглі, швидкозʼєднання на каретці, орган керування в кабіні. Робота реальна, але це помітна частина вартості самого навісного плюс простій у сервісі. Дешевше шукати техніку, де контур уже стоїть із заводу — у нашому каталозі вживаної техніки він зустрічається часто.

Каретка і класи ISO

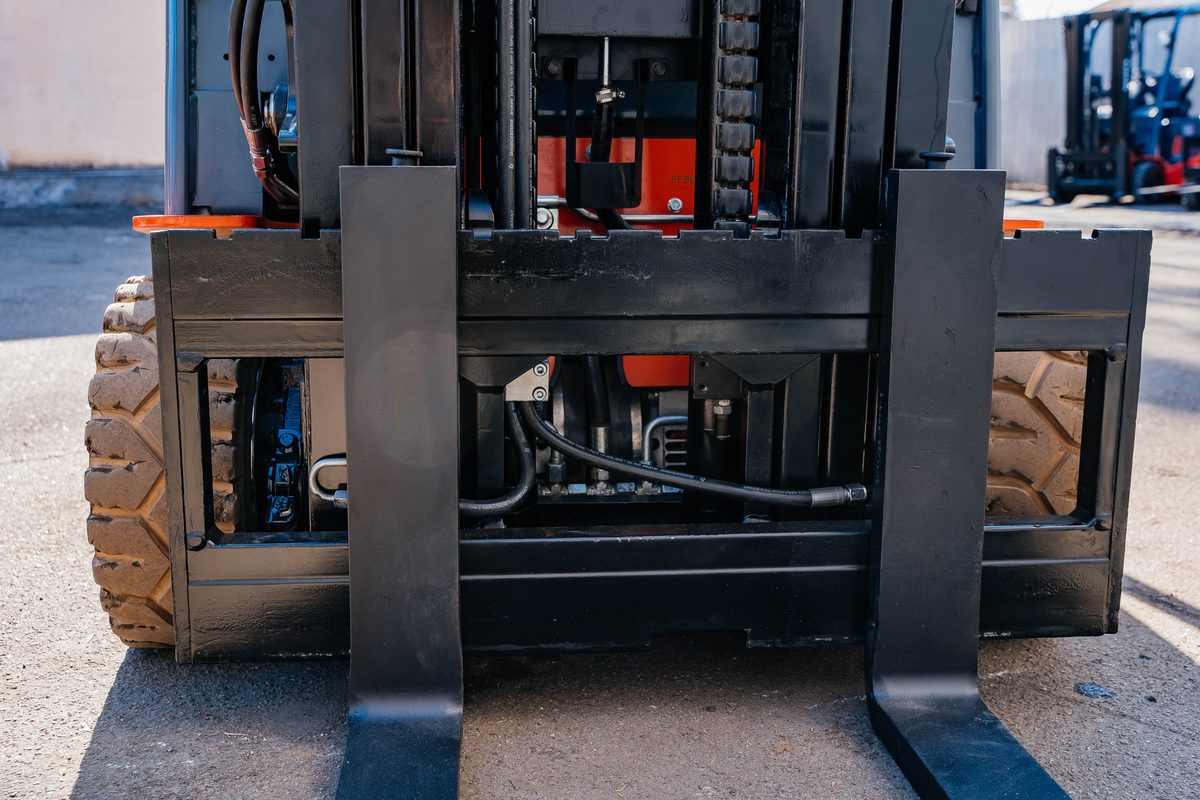

Навісне ставиться на швидкознімну каретку, і в неї є клас за ISO/FEM. Для складської техніки все крутиться навколо класу 2 (машини приблизно до 2,5 т) і класу 3 (від 2,5 до 5 т). Класи різняться висотою планки й зачепами: навісне класу 3 на каретку класу 2 не сідає.

Це перше, що треба зʼясувати, коли Ви дивитеся навісне на вторинному ринку або переставляєте його з машини на машину. Різні бренди — не проблема: захват від Linde стане на Jungheinrich того ж класу. Різний клас — проблема, а перехідники сумнівні, бо додають вагу й ще один виніс уперед.

Чому «за старою табличкою» небезпечно

Перерахунок — це нова діаграма: скільки кілограмів машина тримає на різній висоті з цим навісним і цим центром ваги вантажу. Виробник дає готові дані під свої комбінації, для нестандартних звʼязок рахує сервіс. Результат — нова табличка на машині.

Далі оператор. Людина, яка десять років працювала вилами, з ротатором поводиться інтуїтивно неправильно: перевертає вантаж на висоті, тримає його далі від щогли, ніж їй здається. Півгодини інструктажу коштують дешевше за один перевернутий навантажувач. Небезпека старої таблички в тому, що втрата стійкості не має попередження: машина стоїть нормально, доки не почне падати.

Коли навісне дешевше, а коли — окрема машина

Тут ми говоримо проти власного інтересу. Орієнтир: якщо нетипова операція займає менше десятої частини робочого часу машини, дешевше навісне. Поставили захват, витрачаєте на нього десять хвилин за зміну — і машина далі робить основну роботу.

Якщо ж це основний потік, цілий день рулони або бочки, навісне перетворює універсальну машину на спеціалізовану з гіршими характеристиками, ніж у справжньої спеціалізованої. Ви щодня платите втраченою вантажопідйомністю й швидкістю. Тоді дешевше друга машина: дизельний навантажувач із ковшем на вулицю, а електричний із вилами — у цех. Те саме з висотою: якщо класти вантаж треба вище шести метрів у вузьких проходах, ніяке навісне не замінить річтрак.

Що перевіряти на вживаному навісному

• Люфти в шарнірах і пальцях. Беріться руками й хитайте: вибитий палець видно й чути. Торгуватися треба до оплати.
• Зварні шви й основа. Побачили тріщину у зварюванні або свіжу фарбу поверх шва — відмовляйтеся: такий пристрій обійдеться в ремонт дорожче за власну ціну.
• Шланги, швидкозʼєднання, місця протирання. Потерті шланги під щоглою обернуться витоком у найгіршій точці — під навантаженням і на висоті.
• Ущільнення циліндрів: масляні розводи на штоках означають скорий ремонт.
• Утримання під навантаженням. Візьміть реальний вантаж, підніміть, затисніть і залиште на пʼять хвилин. Захват не повинен розкриватися, ротатор — доводити, вила — просідати. Найінформативніша перевірка, і саме її пропускають.

І окремо — паспортна табличка на самому навісному з власною вагою й допустимим навантаженням. Без неї перерахунок перетворюється на здогадки. Шланги, ремкомплекти циліндрів і пальці ми тримаємо на складі, а дефектування робимо до продажу, не після.

Помилка, яку робить майже кожен

Прорахунок звучить безневинно: захват підібрали під вагу вантажу. Рулон 800 кг — беремо захват на 1000 кг, машина на 2,5 т, запас із головою. А потім на каретці висить 400 кг самого захвата, центр ваги вантажу поїхав уперед на 30 см, і машина перестає брати ту палету, яку брала минулого тижня.

Правильний порядок інший: вага вантажу, плюс вага навісного, новий центр ваги, і аж тоді порівняння з діаграмою машини на потрібній висоті. Якщо цифри не сходяться, «спробувати» — не варіант: беруть навантажувач класом вище. А в новій техніці навісне замовляють разом із машиною — одразу з потрібним контуром і діаграмою від виробника.

Не впевнені, який клас каретки й скільки контурів потрібно під Ваш вантаж? Підібрати техніку за 1 хвилину допоможе наш квіз: кілька питань про вантаж, висоту й умови роботи — і ми повертаємося з машинами, на які потрібне Вам навісне стане без переробок гідравліки.

Чому Impex Forklift

Ми привозимо інспектовану вживану техніку з Європи без посередників і продаємо нову Toyota як офіційний дилер. На складі Toyota, STILL, Linde, Jungheinrich, BT; CAT, Komatsu і TCM — під замовлення. Кожна машина проходить дефектування й передпродажну підготовку, на вживану даємо гарантію від 3 до 12 місяців.

Своє СТО в Києві, майстер виїжджає до клієнта, запчастини на складі — тому встановлення навісного, додатковий контур і перерахунок робимо самі. Якщо купувати одразу не на часі, є оренда, оренда з викупом, лізинг 5-7-9 і trade-in; умови рахуємо під Вашу задачу.

Часті запитання

На скільки впаде вантажопідйомність після встановлення навісного?
Залежить від власної ваги пристрою й від того, наскільки він відсуває вантаж уперед. Легка каретка бокового зсуву забирає небагато, важкий захват для рулонів або кранова стріла — 20–40% і більше. Точну втрату дає лише діаграма для конкретної пари «машина + навісне».

Чи можна поставити навісне від навантажувача іншого бренду?
Так, якщо збігається клас каретки ISO/FEM: навісне класу 2 стане на будь-яку машину з кареткою класу 2, Linde це чи Jungheinrich. При різних класах краще шукати навісне у своєму класі, ніж ставити перехідник.

Скільки коштує додати третій гідравлічний контур?
Точну суму називаємо після огляду: усе залежить від моделі й від того, чи є вільна секція в розподільнику. За грошима це помітна частина ціни самого навісного, тому машину з готовим контуром брати вигідніше.

Чи обовʼязково перемарковувати машину після встановлення?
Так. Стара табличка показує вантажопідйомність без навісного, тобто завищену. Оператор працює за табличкою, і розбіжність рано чи пізно закінчується перевантаженням або втратою стійкості. Нова діаграма — частина робіт зі встановлення, а не окрема опція.

Вживане навісне чи нове?
Вживане беруть спокійно, якщо є паспортна табличка з власною вагою, немає тріщин у зварюванні й пристрій тримає вантаж без просідання. Нове має сенс, коли машина працює з навісним щодня — там важливіші ресурс і гарантія.

Висновок

Навісне купують за можливості, а платять за нього вантажопідйомністю. Послідовність однакова: описати операцію, додати вагу пристрою до ваги вантажу, перевірити клас каретки й контури, отримати нову діаграму й перемаркувати машину, провести оператора по нових правилах. Займає операція малу частину зміни — навісне виграє за грошима. Основний потік — рахуйте окрему машину.
