Jungheinrich для высотных складов: как выбрать модель.

В паспорте стоит «высота подъёма 10 500 мм» — и на этом выбор чаще всего заканчивается. А на высоте 10,5 метра машина возьмёт уже не 1600 кг, а 700–900, и Ваша тонна на палете туда просто не поедет. Высота сама по себе не значит ничего, пока Вы не посмотрели, сколько машина держит именно на верхнем ярусе, во сколько метров упирается Ваш проход и насколько ровный пол под колёсами.

Мы — ООО «Импэкс Форклифт» (impex.org.ua), Киев, Берестейский проспект. Прямой импортёр складской техники и официальный дилер новой техники «Тойота». Возим инспектированную подержанную технику из Европы, держим на складе ричтраки и штабелёры Jungheinrich, у нас собственное СТО в Киеве и склад запчастей. Ниже — та самая логика подбора, по которой мы сами считаем машину под высотный склад клиента.

---

Остаточная грузоподъёмность решает всё

Номинальная грузоподъёмность в названии модели (ETV 216 — это 1600 кг) указана для минимальной высоты подъёма и стандартного центра тяжести груза 500 мм. Как только мачта идёт вверх, цифра начинает падать: растёт опрокидывающий момент, работает на изгиб сама мачта, меняется распределение веса между колёсами. Падение нелинейное — до 4–5 метров оно почти незаметно, а дальше идёт обвалом.

Ориентир по ричтракам грузоподъёмностью 1,6 т: на 6 метрах машина обычно держит 1400–1600 кг, на 8,5 м — около 1100–1300, на 10,5 м — 700–1000, на 12 м — иногда меньше 600. Точные цифры зависят от конкретной мачты (трёхсекционная или четырёхсекционная), массы батареи, типа колёс и модели, поэтому единственный правильный источник — диаграмма грузоподъёмности на самой машине и в её документах.

Вторая часть уравнения — центр тяжести груза. Европалета глубиной 1200 мм, загруженная равномерно, даёт центр тяжести 600 мм, а не 500, и это уже минус несколько процентов. Если Вы возите ящики глубиной 1400–1600 мм, считать надо по колонке «700 мм», а не по паспортному максимуму.

Порядок действий простой. Возьмите самую тяжёлую палету, которая реально поедет на верхний ярус (не среднюю — самую тяжёлую), добавьте вес тары, найдите в диаграмме точку на высоте этого яруса и оставьте запас 15–20 %. Если не сходится — у Вас три варианта, и более дорогая машина лишь один из них.

Честно говоря, два других часто дешевле. Опустить верхнюю балку на 300–500 мм — на высоте 10 метров это возвращает сотни килограммов и стоит работы монтажников, а не новой техники. Или разложить тяжёлые позиции по нижним ярусам, а наверх отправить лёгкое. Мы регулярно советуем это вместо продажи более мощной машины, которая ещё и шире, тяжелее и требует более прочного пола.

Три класса техники под высоту: где заканчивается один и начинается другой

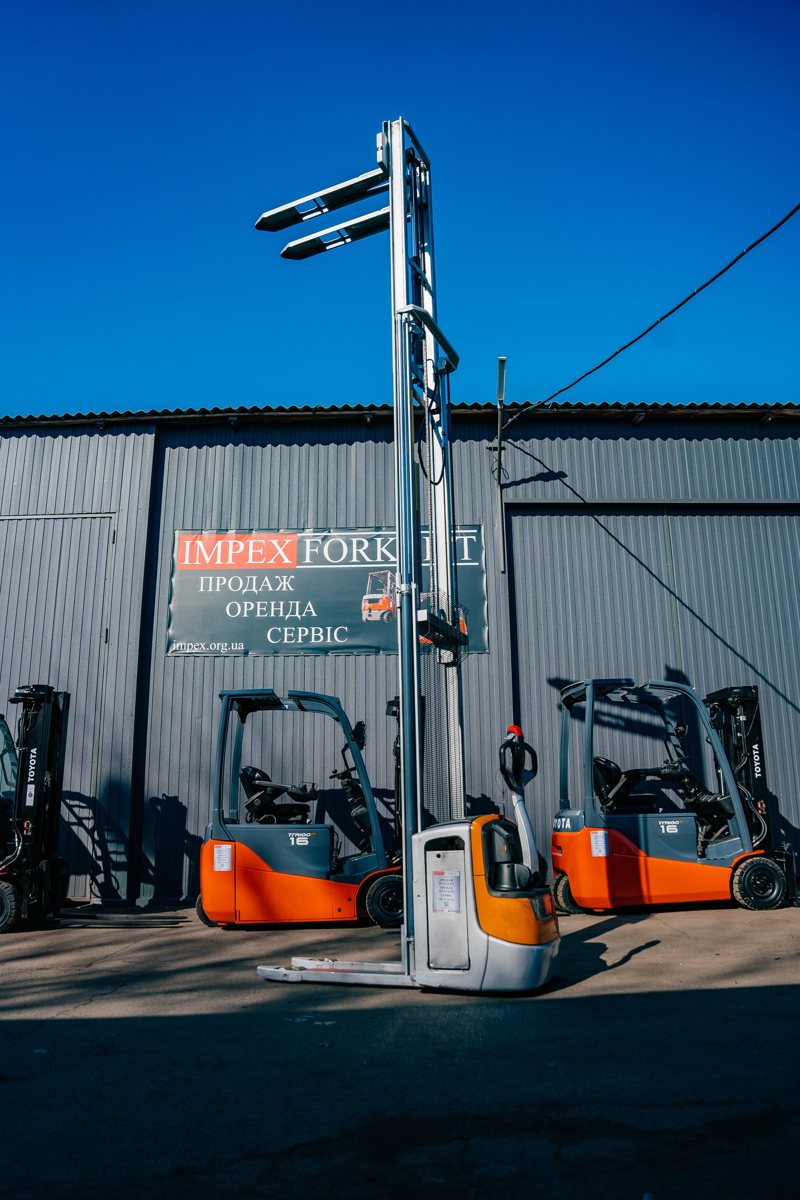

Поводковый штабелёр — до 5–6 метров

Самый дешёвый способ зайти в высоту. Оператор идёт рядом или стоит на платформе, машина узкая и недорогая в обслуживании. Потолок — примерно 5,5–6 метров, и то с большой потерей грузоподъёмности на верхних ярусах. Проход нужен 2,4–2,7 м, то есть чуть меньше, чем у ричтрака.

Штабелёр перестаёт тянуть на интенсивности выше 15–20 палет в час в течение всей смены: оператор ходит пешком, и на дистанциях свыше 30–40 метров производительность падает. Два приёма фур в день и склад на 800 палето-мест — штабелёра хватит. Непрерывная отгрузка — берите ричтрак сразу, иначе через год придётся докупать.

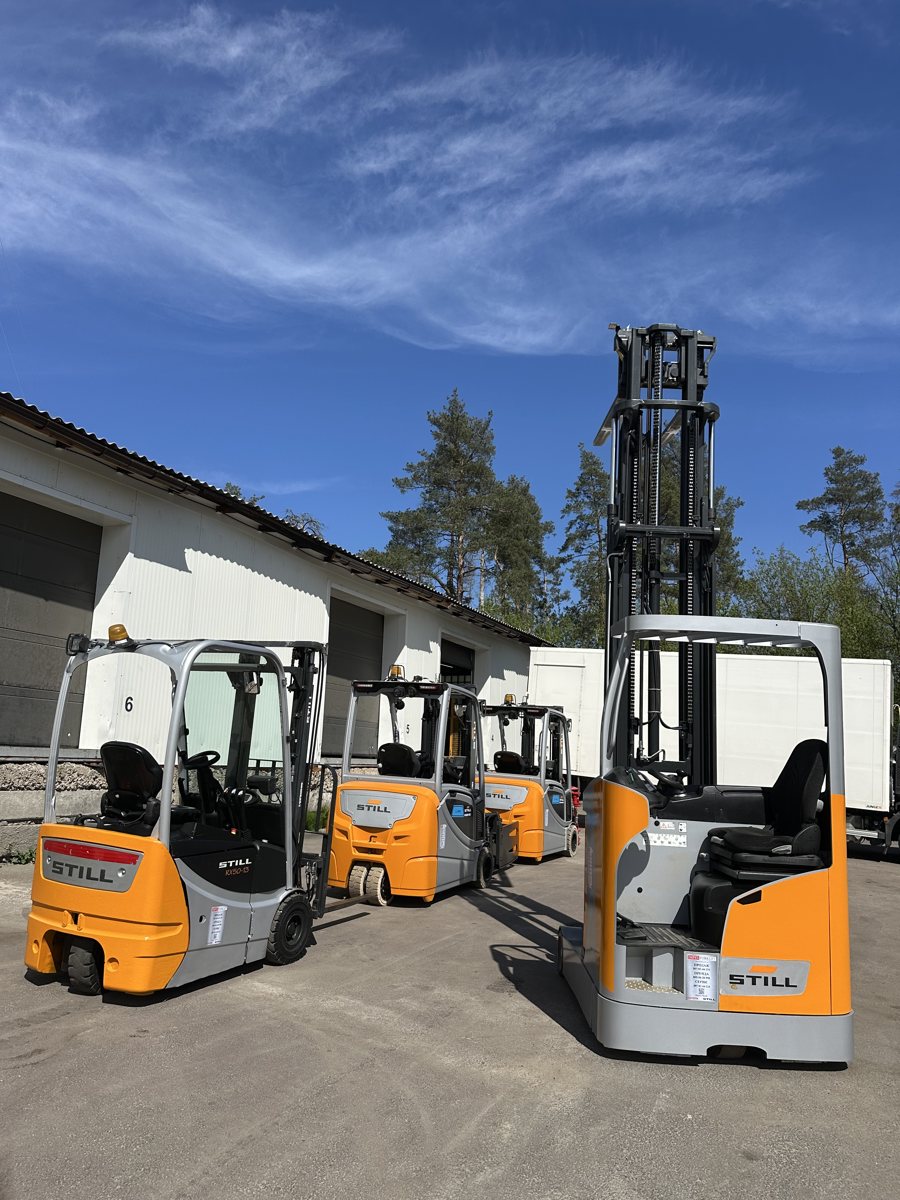

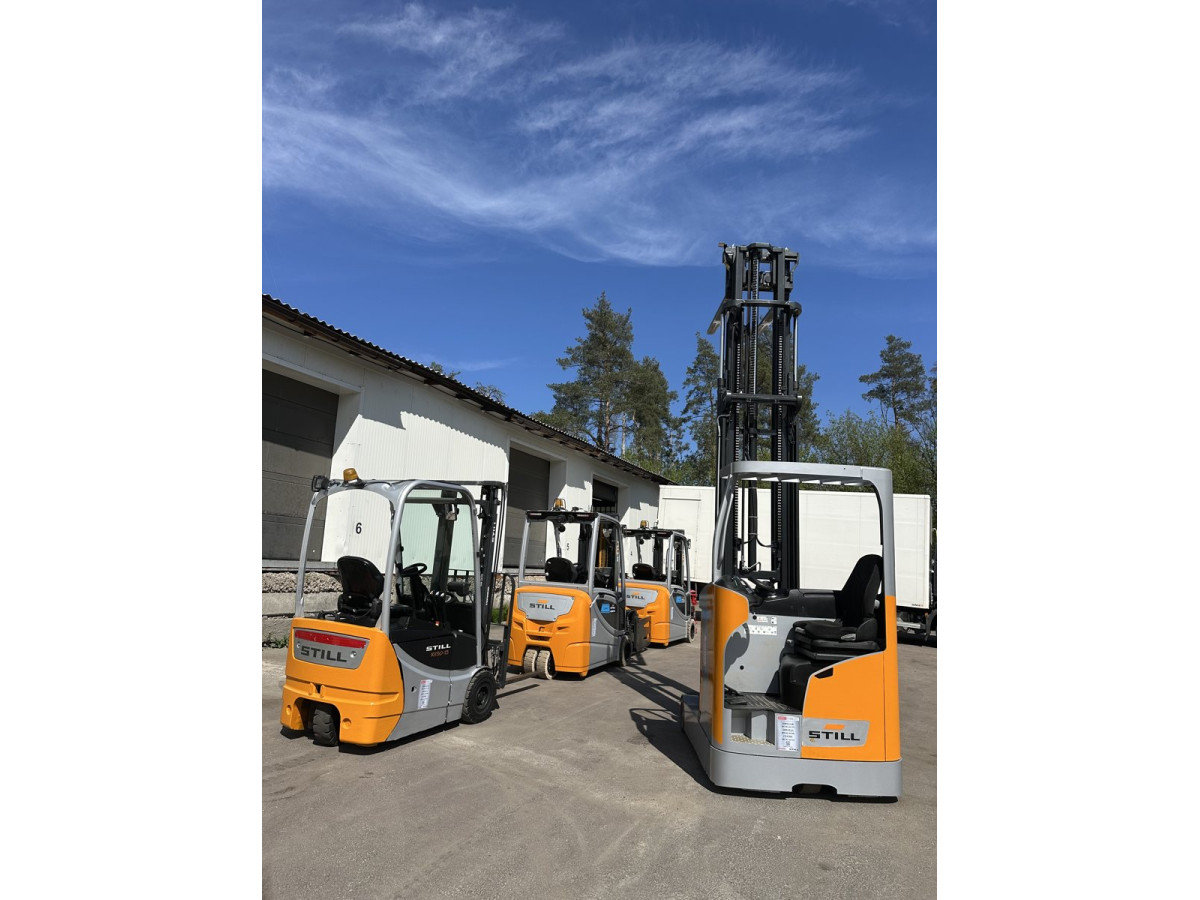

Ричтрак — 6–12 метров

Ричтраки закрывают основную массу высотных складов в Украине. Выдвижная мачта держит центр тяжести внутри колёсной базы во время движения и выносит груз только в момент постановки в ячейку. Отсюда и узкий проход, и адекватная остаточная грузоподъёмность на 10 метрах.

Ричтрак не заменяет фронтальный погрузчик. Он не поедет по неровной площадке, не будет работать под дождём, не возьмёт груз с земли возле ворот. Если Вы разгружаете фуры с открытой площадки, ричтрак — это вторая машина в парке, а не замена первой.

Узкопроходные решения VNA — от 10–12 метров

Машины с телескопической или поворотной кареткой работают в коридоре 1,6–1,9 м и идут до 14–17 метров. Плотность хранения здесь выше, чем в любом другом варианте. Но VNA — это система, а не отдельная машина: нужны индукционная или рельсовая система направляющей, стеллажи, рассчитанные под эту технологию, пол повышенного класса ровности и обученный оператор, который работает только на ней.

Порог окупаемости начинается примерно от 4000–5000 палето-мест и однородного потока. Если у Вас 1500 палет, широкая номенклатура и сезонные пики — VNA принесёт больше проблем, чем экономии, и мы говорим это ещё до коммерческого предложения.

Ширина прохода: где на самом деле прячутся деньги

Фронтальному погрузчику с палетой 1200×800 нужен рабочий коридор 3,5–4,0 метра. Ричтраку — 2,7–2,9 м. Разница кажется мелкой, пока не умножить её на количество проходов.

Посчитаем на живом примере. Модуль стеллажного ряда — два стеллажа глубиной по 1,1 м плюс проход. Для фронтальника это 2,2 + 3,8 = 6,0 м, для ричтрака 2,2 + 2,8 = 5,0 м. В помещении шириной 30 метров это пять модулей против шести — плюс 20 % проходов на той же площади.

Дальше накладывается высота. Фронтальный погрузчик в стандартном исполнении реально работает до 4,5–5,5 м, то есть 3–4 яруса. Ричтрак на 10,5 м даёт 6–7 ярусов. Вместе с выигрышем по ширине это примерно удвоение количества палето-мест в той же коробке. Для склада, который платит аренду за квадратный метр, это и есть главная цифра всего разговора — не скорость машины и не расход энергии.

Одно предостережение. Рабочий коридор Ast из спецификации рассчитан с запасом 200 мм, а реальные стеллажи стоят с погрешностью и палеты выступают за габарит. Если проектировщик даёт Вам проход «ровно по паспорту» — добавьте 100–150 мм, иначе стойки начнут собирать удары с первого месяца.

Почему Jungheinrich силён именно на высоте

Jungheinrich начинал как складской производитель и остался им: электротехника и внутрискладская логистика — его основная линейка, погрузчики здесь всегда были второстепенными. На высоте это видно в конкретных вещах.

Мачта на 10–12 метрах под грузом заметно гнётся вперёд — на несколько сантиметров. В сериях ETV/ETM работает компенсация прогиба: система знает геометрию мачты и текущий вес и корректирует наклон каретки так, чтобы вилы оставались горизонтальными в момент постановки. Без этого оператор ловит уровень вручную, дольше и с риском задеть балку.

Дальше идёт позиционирование по высоте — индикатор высоты на дисплее, программатор уровня (задали номер яруса — подъём сам останавливается на нужной отметке), плавное торможение на концах хода. На складе с шестью ярусами это убирает из цикла секунды, а за смену — десятки минут.

Камера на вилах с монитором в кабине меняет работу на 10 метрах сильнее любой электроники: оператор видит ячейку на экране вместо того, чтобы задирать голову и угадывать. Меньше повреждённых стоек и меньше проблем с шеей у человека, который делает это восемь часов.

Литий-ионные батареи Jungheinrich начал ставить серийно раньше большинства конкурентов, и на высотных складах это имеет практический смысл: в две-три смены машину подзаряжают в перерыве вместо замены батареи, а зарядная комната с вытяжкой становится ненужной. Модель ETV 216i с интегрированным литием ещё и уже по шасси — это прямо режет нужную ширину прохода.

В прямом сравнении с Linde на высоте разница меньше, чем её подают в рекламе. Мы разобрали это в материале Linde R против Jungheinrich. Главный критерий всё равно другой — есть ли в Вашем регионе сервис и запчасти на конкретную серию. Машина с более дешёвым ценником и трёхмесячным ожиданием гидроцилиндра обходится дороже.

Пол и стеллажи: то, чего нет в паспорте машины

Ровность пола на высоте превращается в геометрию. Перепад 5 мм на колёсной базе 1,5 метра — это наклон, который на высоте 10 метров уводит конец вил примерно на 33 мм в сторону. Три сантиметра — это уже промах мимо ячейки и удар по балке. Те же 5 мм на высоте 3 метра дают 10 мм и никого не беспокоят.

Поэтому перед покупкой машины под 9–12 метров пол надо замерить лазерным уровнем по трассам будущих проходов. На глаз этих миллиметров не видно. Самые большие локальные перепады дают швы между картами бетона, просадки возле рампы и водоотводные лотки. Если пол не тянет, вариантов два — шлифовка участков или ограничение верхнего яруса, и оба дешевле ежедневных повреждений стеллажей.

Стеллажи под высоту требуют расчёта под фактическую нагрузку яруса, анкеровки в пол, защиты стоек в проходах и ежегодного осмотра конструкции. Погнутая стойка на 12-метровом стеллаже — не косметика: несущая способность падает на десятки процентов, и ряд может сложиться. Добавьте нормальный свет в проходах — на верхних ярусах светильники часто закрываются самими стеллажами, и оператор работает в полутьме.

Что проверять в подержанном Jungheinrich под высоту

Главный тест — мачта под паспортным грузом на полную высоту. Не пустая, не с поддоном на 200 кг. Берите груз, близкий к остаточной грузоподъёмности на верхнем ярусе, поднимайте до упора и держите 5–10 минут. Смотрите на просадку каретки, перекос вил, рывки в начале опускания, посторонний звук в роликах. Большинство продавцов соглашаются на этот тест, а кто отказывается — уже ответил на Ваш вопрос.

Дальше по узлам: люфты опорных роликов и износ направляющих секций, вытяжка цепей (больше 2 % — замена), состояние гидроцилиндров и шлангов на верхних секциях, целостность механизма выдвижения каретки, износ грузовых и опорных колёс. Кислотную батарею проверяют по дате производства, уровню и плотности электролита по банкам; литиевую — по количеству циклов и состоянию здоровья с контроллера, эти данные считываются диагностикой.

Наработка без режима работы ничего не говорит. Восемь тысяч моточасов на односменном складе с ровным полом и 8000 часов в три смены в морозильной камере — это две разные машины с одинаковым счётчиком. Спрашивайте, где техника работала, на какую высоту и что возила. Jungheinrich хранит лог ошибок в контроллере — его стоит считать до сделки, там видно и перегревы, и аварийные срабатывания.

Общий порядок дефектовки подержанной электротехники мы расписали в статье о проверке состояния подержанного электроштабелёра — для ричтрака действует тот же перечень плюс всё, что касается высоты.

Когда подержанная машина не подходит, мы тоже говорим это прямо. Три смены, верхний ярус выше 11 метров и простой, который останавливает отгрузку, — это аргументы за новую технику с полной гарантией. Подержанный ричтрак спокойно тянет одну-две смены и окупается быстро, но на пределе возможностей лучше иметь запас надёжности.

Не знаете, на какой модели остановиться между штабелёром и ричтраком под Вашу высоту? Подобрать технику за 1 минуту поможет наш квиз: четыре вопроса о высоте верхнего яруса, весе палеты, ширине прохода и режиме работы — и Вы получите конкретный перечень машин со склада вместо общих советов.

Почему Impex Forklift

Мы привозим технику из Европы сами, без посредников, и каждая машина проходит дефектовку перед продажей. В Киеве работает собственное СТО, есть выезд мастера и склад запчастей, так что после покупки Вы не остаётесь один на один с машиной. На подержанную технику даём гарантию от 3 до 12 месяцев в зависимости от состояния и режима эксплуатации.

Кроме прямой покупки есть аренда, аренда с выкупом, лизинг по программе 5-7-9 и trade-in старой машины в счёт новой. Работаем с Toyota, STILL, Linde, Jungheinrich, BT; CAT, Komatsu и TCM привозим под заказ. Ориентиры по подержанным машинам сегодня: электрические и газовые — от 10 500 €, дизельные — от 13 800 €, тяжёлые от 3,5 тонны — от 15 900 €.

Часто задаваемые вопросы

Какая максимальная высота подъёма у ричтраков Jungheinrich?
Серийные модели ETV/ETM доходят примерно до 12–13 метров в зависимости от мачты и грузоподъёмности. Выше работают уже узкопроходные машины класса VNA с телескопической кареткой. Но практический потолок определяется не машиной, а ровностью Вашего пола и классом стеллажей.

Хватит ли штабелёра вместо ричтрака, если верхний ярус 6 метров?
По высоте — да, поводковые штабелёры с четырёхсекционной мачтой берут 6 метров. Вопрос в интенсивности и весе: на 6 метрах штабелёр удерживает существенно меньше номинала, а оператор всё время идёт пешком. При потоке до 15–20 палет в час и небольших дистанциях это рабочее решение, при большем — ричтрак окупится за год.

Сколько грузоподъёмности остаётся на 10 метрах?
Для машины с номиналом 1,6 тонны это ориентировочно 700–1000 кг, для 2-тонной — 1100–1400 кг. Разброс большой, потому что всё зависит от мачты, массы батареи и центра тяжести Вашего груза. Правильная цифра всегда одна — из диаграммы грузоподъёмности конкретной машины, и её надо увидеть до оплаты.

Стоит ли брать подержанный ричтрак с литий-ионной батареей?
Да, если продавец показывает состояние здоровья батареи и количество циклов с контроллера. Литий выдерживает 2500–3000 циклов против 1200–1500 у кислотной и любит промежуточную подзарядку, поэтому на двух-трёх сменах он окупается быстрее кислотной. Без данных с контроллера Вы покупаете самый дорогой узел вслепую.

Что делать, если пол неровный, а стеллажи уже стоят?
Сначала замерить лазерным уровнем трассы проходов и понять масштаб. Локальные перепады шлифуют за пару дней, и это стоит в разы меньше новой машины. Если перепады системные по всей площади, разумнее ограничить верхний ярус 7–8 метрами и взять более простую технику, чем бороться с промахами на высоте каждый день.

Вывод

Подбор Jungheinrich под высотный склад держится на четырёх цифрах, и «высоты подъёма» с первой страницы каталога среди них нет. Это остаточная грузоподъёмность на высоте Вашего верхнего яруса под Ваш центр тяжести, реальная ширина коридора с запасом, ровность пола по трассам проходов и режим работы, который решает — подержанная машина или новая. Посчитайте эти четыре позиции, и модель обычно определится сама.
