Замена газового баллона на погрузчике: пошагово.

Баллон закончился посреди смены, машина заглохла в проходе с паллетой на вилах, и оператор идёт за новым. Дальше на многих складах происходит одно и то же: баллон срывают ключом, ставят «как встал», вентиль открывают до упора и нюхают, не пахнет ли. Двигатель заводится, работает минуту и глохнет, или тянет, но через месяц редуктор едет в ремонт. Замена баллона — короткая операция, и именно поэтому её редко кто показывает новому оператору как следует.

Мы — ООО «Импэкс Форклифт» (impex.org.ua), Киев, Берестейский проспект. Прямой импортёр складской техники и официальный дилер новой техники Тойота. Газовые погрузчики — заметная часть машин на нашем СТО, и немало ремонтов ГБО начинается не с редуктора, а с того, как на складе меняли баллон. Ниже — порядок, которого придерживаются наши механики, и то, что мы видим, когда его нарушают.

---

Подготовка: что сделать до того, как коснуться вентиля

Пропан-бутан в баллоне хранится в жидком виде под давлением, и на выходе из вентиля он мгновенно испаряется. При этом жидкость забирает тепло у всего, чего коснулась: капли на коже за секунды дают холодовой ожог, похожий на обморожение. Поэтому перчатки и защитные очки надевают до того, как взяться за разъём: именно они принимают на себя «пшик» газа при отсоединении. Подойдут плотные кожаные или нитриловые перчатки; тонкие хлопковые промокают и не помогают.

Двигатель должен быть выключен, стояночный тормоз затянут, вилы опущены на пол. Место замены — ровная площадка на открытом воздухе или в проветриваемой зоне, подальше от приямков, смотровых ям, канализационных решёток и напольных вытяжек. Газ тяжелее воздуха: утечка не поднимается к потолку, а стекает вниз и собирается там, где её не видно и не слышно, пока не появится искра. По той же причине в радиусе нескольких метров нет открытого огня, курения, сварки и включённых обогревателей. О том, как газовая техника вписывается в общие правила склада, мы писали в материале о безопасности работы с погрузчиком; здесь — только сама замена.

Порядок замены

Ещё на работающем двигателе, после того как машина встала на место и тормоз затянут, закройте вентиль на баллоне по часовой стрелке до упора. Двигатель выработает газ, оставшийся в шланге и редукторе, и заглохнет сам через несколько десятков секунд. Тогда выключите зажигание. Этот шаг пропускают чаще всего, а именно он убирает давление из магистрали: если разъединить ещё заполненный шланг, оператор получает выброс газа прямо в руки.

Отсоедините быстроразъёмное соединение. Накидная гайка с накаткой рассчитана на пальцы, и закручивают её тоже только рукой. Ключ на этой резьбе сдирает уплотнительное кольцо, после чего каждый следующий баллон «пахнет» уже с первого дня. Короткий пшик остаточного газа при отсоединении — норма, долгое шипение — нет: закройте вентиль сильнее и проверьте его. Затем отпустите хомуты или защёлки, которые держат баллон на ложементе.

Снятие баллона — место, где травмируются чаще, чем от газа. Полный стальной баллон на 27 л весит 25–27 кг, пустой — 14–16 кг, и стоит он на высоте груди, за спиной оператора, в неудобной для спины позе. Не тяните его на вытянутых руках и не скручивайте корпус с грузом: снимайте вдвоём или через подставку либо тележку, и держите баллон прижатым к себе. Пустой ставьте вентилем вверх и сразу закрывайте заглушкой.

Новый баллон перед установкой осмотрите: вентиль закрыт, транспортная заглушка снята, уплотнение на штуцере целое, без трещин и следов масла. Поставьте его на ложемент и сориентируйте по штифту или метке: выступ на воротнике баллона должен войти в паз крепления. Штифт стоит не для удобства монтажа: внутри баллона есть трубка забора жидкой фазы, и только в правильном положении она оказывается внизу, в жидкости. Поставите с поворотом — двигатель потянет пар, поработает минуту-две и заглохнет с почти полным баллоном. Затяните хомуты так, чтобы баллон не проворачивался рукой.

Подсоедините разъём рукой до упора и открывайте вентиль медленно: сначала на пол-оборота, выждите пару секунд, потом до конца. В баллоне стоит клапан избыточного расхода, и от резкого открытия он закрывается так же, как при утечке; двигатель тогда не получает газ, а оператор ищет неисправность, которой нет. Дальше — мыльный раствор на все соединения: штуцер, вентиль, хомут шланга. Пузыри означают утечку, и машина стоит, пока её не устранят. На слух и на нюх проверять не стоит: за шумом склада мелкую утечку не слышно, а заметный запах одоранта появляется, когда газа рядом уже накопилось немало.

Запуск: заведите двигатель и дайте ему минуту-две поработать на холостых, пока редуктор прогреется от охлаждающей жидкости. Зимой — дольше. Только после этого — под нагрузку. Вся процедура с навыком занимает пять минут, без навыка — пятнадцать и ремонт.

Баллоны, крепления и смесь

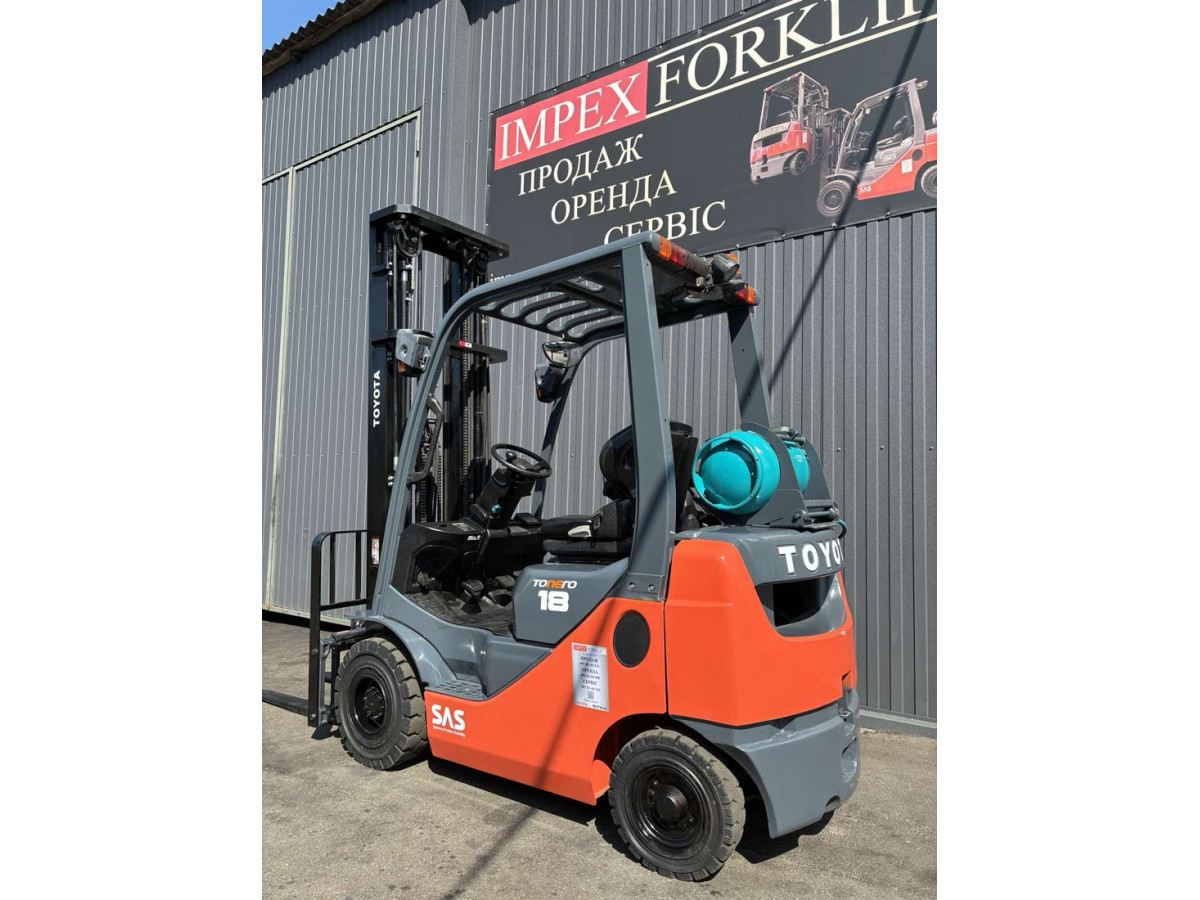

Стандарт для вилочных машин на 1,5–3,5 т, в том числе серии Toyota 8FGF, — стальной баллон на 27 л с быстроразъёмным соединением и горизонтальной установкой. Он дешёвый, выдерживает удары и принимается на любом заправочном пункте, но тяжёлый. Алюминиевый баллон того же объёма легче на 5–7 кг за счёт корпуса и не ржавеет, поэтому в парках, где баллоны меняют несколько раз в день, спина оператора быстро почувствует разницу. Композитные ещё легче, сквозь стенку виден уровень жидкости, но стоят дороже и хуже переносят удары о бетон, а некоторые заправочные пункты их не берут. Для одного погрузчика на одной смене разница невелика; для парка из десяти машин — это десятки подъёмов в день.

Крепление на большинстве машин — ложемент с двумя хомутами позади сиденья, на противовесе. На новой технике стоит сразу спрашивать про откидной кронштейн: он опускает баллон до уровня пояса, и замена перестаёт быть упражнением на выносливость. На подержанных машинах, которые мы привозим из Европы, крепление и ложемент проверяем на приёмке, потому что разбитый ложемент и сгнивший хомут — типичная причина, по которой баллон «гуляет» и разъём подтекает. Посмотреть, что сейчас есть на складе, можно в разделе подержанных газовых погрузчиков.

Отдельная тема — смесь. Пропан кипит при минус 42 °C, бутан — около нуля. Летняя смесь содержит больше бутана, он дешевле и держит давление в жару, зимняя — в основном пропан. Если в ноябре машина ещё ездит на летнем газе, при первом морозе она «не тянет»: пропан из баллона выбирается первым, а оставшийся бутан при минусе не испаряется. Баллон по весу почти полный, двигатель глохнет под нагрузкой, оператор винит редуктор. Решение простое — с осени заправляться зимней смесью и не «дорабатывать» летний остаток в мороз. Если Вы ещё решаете, нужен ли Вам газ вообще, сравнение есть в статье газовый или дизельный погрузчик.

Где и как хранить баллоны

Баллоны, полные и пустые, живут отдельно от склада: на проветриваемой площадке, под навесом или в металлической клетке на улице, стоя, вентилем вверх, с закрытыми вентилями и заглушками. Не в подвале, не в приямке, не у водостоков — всё из-за того же свойства газа стекать вниз. Не на солнце: с температурой давление в баллоне растёт, и в жару предохранительный клапан может сбросить часть газа в воздух прямо на площадке. Пустые ставят отдельно и помечают, чтобы оператор не нёс в машину баллон, который уже снимали.

Сколько баллонов держать в одном месте, определяют нормы пожарной безопасности Вашего объекта и проект площадки, поэтому эту цифру согласовывайте с инженером по охране труда. Из практики советуем другое: держите рабочий запас на одну-две смены на каждую машину и договоритесь с поставщиком о регулярном обмене вместо месячного запаса в углу цеха. Баллоны к машине возят на тележке; нести 25 кг в руках через половину склада — лишний риск для спины.

Когда менять и почему не «до последнего»

Расход газа у погрузчика на 1,5–2,5 т — около 2–3,5 кг в час в зависимости от режима, то есть баллона на 27 л (≈11 кг газа) хватает на 4–8 часов: при непрерывном штабелировании с тяжёлыми паллетами — на 4–5, на обычном складе с паузами — на смену. Точнее скажет сама машина: когда под нагрузкой падает мощность, обороты начинают плавать, а при подъёме с грузом двигатель «проседает», хотя на холостых ещё держит, — газ заканчивается. Если на баллоне есть указатель уровня, смотрите на него до смены, пока машина ещё не встала в проходе.

Соблазн выработать баллон до конца понятен, но стоит дороже, чем пол-литра газа. В последних литрах давление в баллоне падает, испарение идёт тяжелее, редуктор переохлаждается и обмерзает даже на прогретом двигателе. Туда же, в фильтр и редуктор, идёт всё, что осело на дне баллона: масляный остаток, сернистые соединения, конденсат. Мембрана редуктора после нескольких таких циклов становится липкой, холостой ход — нестабильным. Плюс мелочи, которые тоже считаются: машина глохнет с поднятым грузом, стартер и АКБ работают на износ. Поэтому баллон меняют при первых признаках. Ждать, пока двигатель заглохнет, дороже.

Обслуживание ГБО привязано к плановому ТО с базовым интервалом 500 моточасов: механик сливает конденсат из редуктора, осматривает шланги и меняет фильтр газовой фазы. Что ещё входит в регламент и какие поломки встречаются чаще всего, собрано в чек-листе ТО погрузчиков.

Если Вы только подбираете машину и сомневаетесь, сколько баллонов и какая заправочная логистика Вам подойдёт, пройдите наш квиз — подобрать технику за 1 минуту: четыре вопроса про склад и груз, и Вы получите варианты под Ваш режим работы.

Признаки утечки и неисправного ГБО: когда ехать на СТО

Есть сигналы, которые нельзя откладывать. Запах газа у машины после того, как соединения проверены, — утечка где-то дальше по магистрали: шланг, редуктор, смеситель. Иней на редукторе при прогретом двигателе — не работает подогрев: низкий уровень охлаждающей жидкости, забитый шланг или редуктор, который уже пропускает. Обороты, которые плавают на холостых и «чихают» под нагрузкой после свежего баллона, — фильтр, конденсат, мембрана или зажигание. На месте это решается лишь частично; редуктор на складе не разбирают, потому что из него выходит газ. Дальше — сервис и СТО, где есть детектор утечек, инструмент для проверки и ремонта редуктора и запчасти на месте.

Симптом	Вероятная причина	Что делать
Запах газа у машины	Утечка в быстроразъёмном соединении (изношенное кольцо), в вентиле баллона или в шланге	Закрыть вентиль, вывести машину на воздух, проверить мыльным раствором; кольцо или шланг — замена
Плавают обороты, рывки под нагрузкой	Забитый фильтр газовой фазы, конденсат в редукторе, изношенная мембрана, свечи	Фильтр и слив конденсата — на ТО; мембрана и зажигание — на СТО
Хлопки во впуск, провалы при разгоне	Бедная смесь из-за подсоса воздуха, сбитая настройка смесителя, пропуски зажигания	Диагностика ГБО и зажигания на СТО, без регулировки «на глаз»

Почему Impex Forklift

Мы прямой импортёр: подержанные машины приходят из Европы без посредников и проходят дефектовку до шоурума. На газовой технике отдельно проверяем ГБО — редуктор, шланги, смеситель, крепление баллона, и тест на утечку мыльным раствором делаем ещё на приёмке. Гарантия на подержанные машины — от 3 до 12 месяцев.

У нас собственное СТО в Киеве с выездом мастера на объект, запчасти на Тойота, STILL, Linde, Jungheinrich и BT держим на складе, поэтому редуктор или шланг не ждут месяц из Европы. Работаем с арендой, арендой с выкупом, лизингом 5-7-9 и trade-in — условия считаем под Ваш склад и режим смен.

Часто задаваемые вопросы

Можно ли менять баллон, не глуша двигатель?
Нет. Двигатель нужен только на первом шаге — выработать газ из магистрали после того, как вентиль закрыт. Дальше зажигание выключается, и все соединения разъединяют на машине, которая стоит на тормозе с опущенными вилами. Работающий двигатель рядом с открытым разъёмом — источник искры и горячих поверхностей.

Почему после замены двигатель завёлся и сразу заглох?
Чаще всего баллон стоит с поворотом и трубка забора оказалась в паровой фазе, или вентиль открыли резко и сработал клапан избыточного расхода. Закройте вентиль, снимите баллон и поставьте его по штифту или метке, потом открывайте вентиль медленно. Если не помогло — проверьте, не пустой ли баллон, и смотрите на редуктор.

Что делать, если газ попал на кожу?
Это холодовой ожог. Поражённое место греют тёплой, не горячей водой и не растирают; одежду, смоченную газом, снимают сразу. При побелении кожи или пузырях — к медику. Именно поэтому перчатки и очки надевают до того, как коснуться разъёма.

Почему баллон заправляют не полностью?
Жидкий пропан-бутан расширяется с температурой, поэтому баллон заполняют примерно на 80 % объёма, и в 27-литровом баллоне реально около 21 л жидкой фазы, то есть 11 кг газа. Заполненный «под горло» баллон на солнце или рядом с горячим двигателем сбросит излишек через предохранительный клапан. Так и должно быть.

Вывод

Замена баллона — пять минут, в которых нет ни одного сложного шага, но есть несколько, которые нельзя пропускать: выработать газ из магистрали, разъединить и соединить руками, поставить баллон по штифту, открыть вентиль медленно и проверить мыльным раствором. Остальное — перчатки, очки, проветриваемое место и зимняя смесь зимой.

Если после этого машина всё равно глохнет или пахнет газом, дело уже не в баллоне. Тогда лучше один визит на СТО, чем месяц «регулировок» на складе.
